Основы
1 - Что такое мембранный насос?

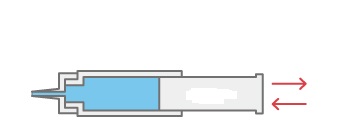

Во-первых, представьте себе болезненный укол. Шприц для инъекций на самом деле является основной формой мембранного насоса.
Когда поршень оттягивают назад, как показано на рисунке, жидкость втягивается в цилиндр.
Жидкость входит и выходит из той же точки с помощью укола шприца, но давайте посмотрим на модель, которая имеет отдельные вход и выход.

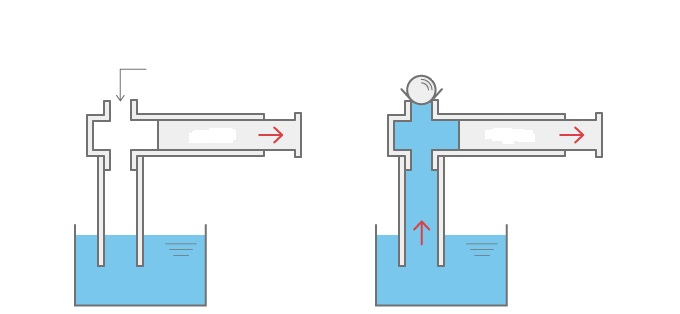

Будет ли цилиндр всасывать жидкость, когда поршень вытягивается наружу (рисунок слева)?
Ответ - нет. Даже тогда, когда поршень перемещается наружу, только воздух всасывается из верхней части цилиндра, не вытягивая жидкость.
Теперь мы будем размещать сферический клапан на отверстие входа воздуха. Как показано на рисунке справа, потоки воздуха отсутствуют, а внутри цилиндра создается отрицательное давление, при котором всасывается жидкость.
Если обратный клапан очень легкий, некоторое количество жидкости может быть выгружено, но в основном она будет возвращаться в бак.
Если обратный клапан достаточно тяжел, вся засасываемая вода вернется в бак.

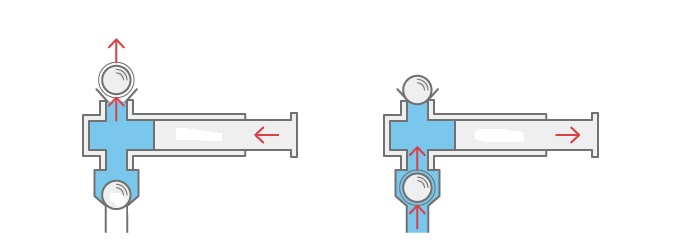

В этом случае, из-за нижнего клапана жидкость внутри цилиндра не возвращается в резервуар, как показано на рисунке слева, нажимает на верхний клапан и вытекает.
Когда поршень перемещается наружу, как только верхний обратный клапан закрывается, открывается нижняя сторона, а жидкость всасывается в цилиндр.
Обратите внимание, что в это время нет никакого обратного потока с верхней стороны (рисунок справа).
Как показано здесь, обратный клапан работает для перемещения жидкости в одном направлении. Это одна из его ключевых функций, что имеет важное значение для мембранного насоса (возвратно-поступательный насос).
Как правило, обратный шариковый клапан используется в качестве запорного клапана.
|
|
