5 - Предотвращение кавитации
По сути, вам нужно лишь рассмотреть противоположные факторы, которые способствуют кавитации, а именно:
- 1) более короткий трубопровод стороны всасывания;
- 2) трубопровод большего диаметра;
- 3) более медленная скорость хода;
- 4) улучшены условия всасывания насоса → Используйте конфигурацию с насосом, расположенным ниже резервуара, когда это возможно;
Кроме того, самым практичным и эффективным решением заключается использование трубы большего диаметра. Это происходит потому, что величина инерционного сопротивления обратно пропорциональна квадрату внутреннего диаметра трубы.
Давайте сосредоточимся на улучшении условий для всасывания насоса. Кавитация происходит из-за падения давления внутри насоса или на всасывающей стороне трубопровода. Это означает, что кавитация не будет происходить до тех пор, пока давление превышает падающее давление, которое подается на сторону всасывания. Например, если внутри насоса происходит падение давления до -0.02 МПа, вам нужно только применить на стороне всасывания давление, превышающее 0,02 МПа. В практических применениях, бак имеет герметичную конструкцию и находится под давлением газообразного азота.
Однако, этот метод имеет несколько проблем: во-первых, реализация загерметизированной структуры бака может быть дорогостоящей, а во-вторых, чрезмерное давление может создать риск появления трещин в резервуаре. Особое внимание следует уделить проектированию.
Конфигурация "Бак над насосом"

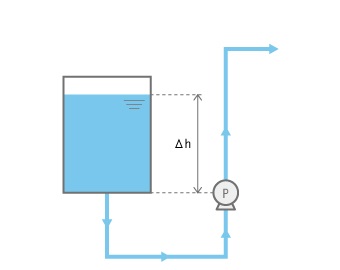

Итак, давайте подумаем о том, чтобы создать давление на стороне всасывания насоса без использования герметичного резервуара. Когда бак размещен так, как показано на рис. 1, вес (давление со стороны) жидкости подается с поверхности жидкости в баке к всасывающей стороне насоса, добавляя перепад давления от инерционного сопротивления.
Например, если жидкость является водой, запрессованные давление 0,01 МПа (напора воды) может быть получено на каждый метр высоты воды.
Меры предосторожности при создании условия Press-In
Трубопроводы, как показано на рис. 1, склонны к избыточной подаче. Особое внимание необходимо уделить планированию точки впрыска.
При осуществлении пресс-проектирования трубопроводов, необходимо проанализировать общий эффект с учетом длины трубопровода.

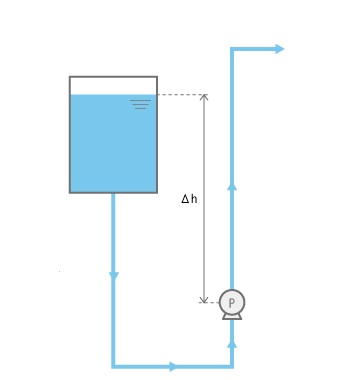

При принятии пресс-проекта трубопроводов, как это показано на рис. 2, убедитесь, что всасывающая сторона трубопровода не слишком длинная. Более длинный трубопровод означает увеличение сопротивления.
